【镜头来聊机】高效高精与卓然稳重的美满结合—CFV1100Ⅱ高速立式加工中心
2023-11-22
全新的CFVⅡ系列高速立式加工中心 ，在继承前代优良机能的基础上 ，进一步拓展高效、高精、高靠得住性个性。各部件获得多项职能升级和优化设计 ，切合人机工学的布局 ，使操作履历提升。该系列合用于零件、模具市场的各类加工 ？烊梦颐亲匪婢低防此髑蟀桑
产品特点

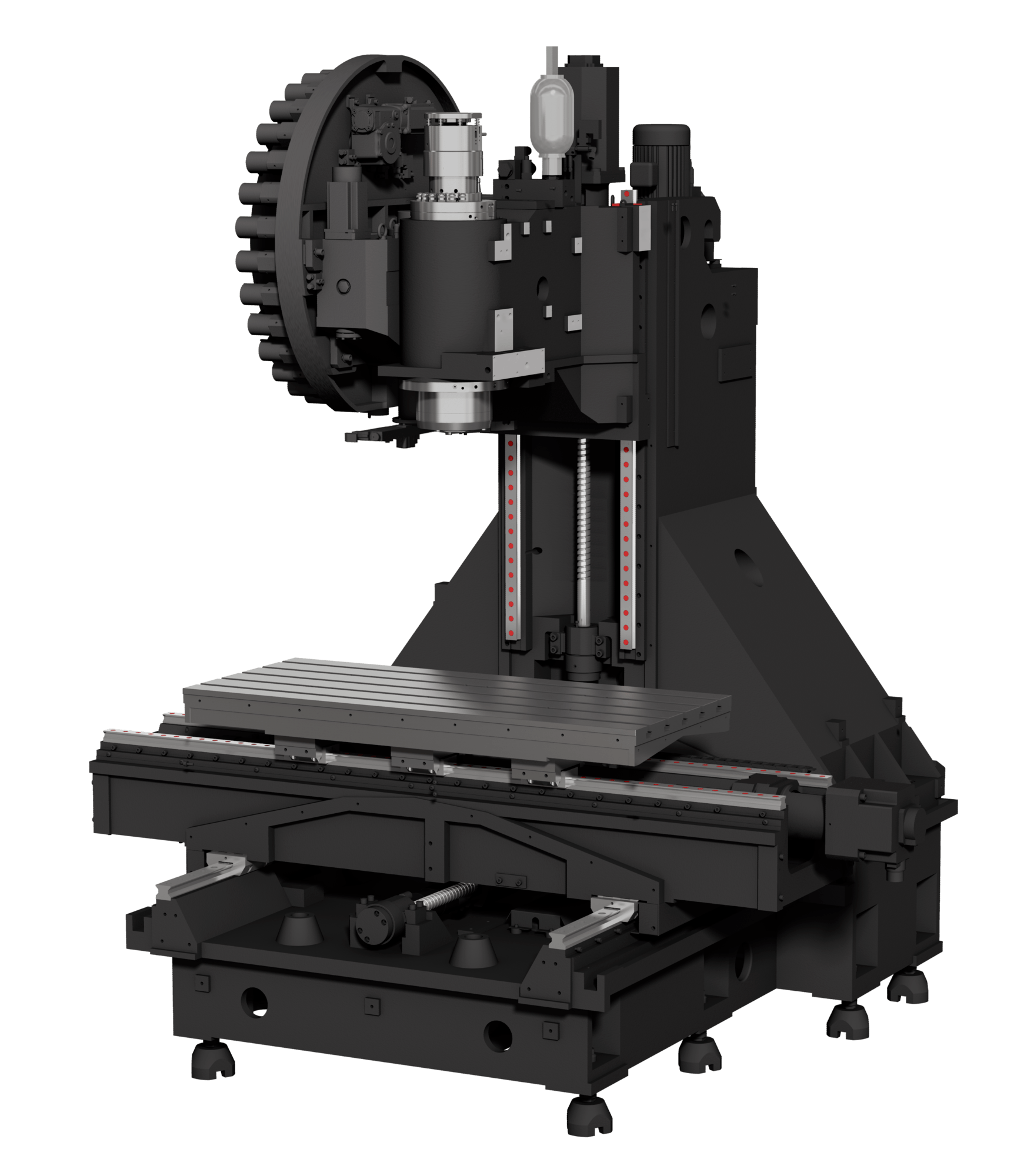

01 优化部件结构
高刚性基础部件 ，大跨距加厚床身底座及底部封关式立柱。轻量化移动部件 ，主轴箱和电主轴总沉量低于通例30%。

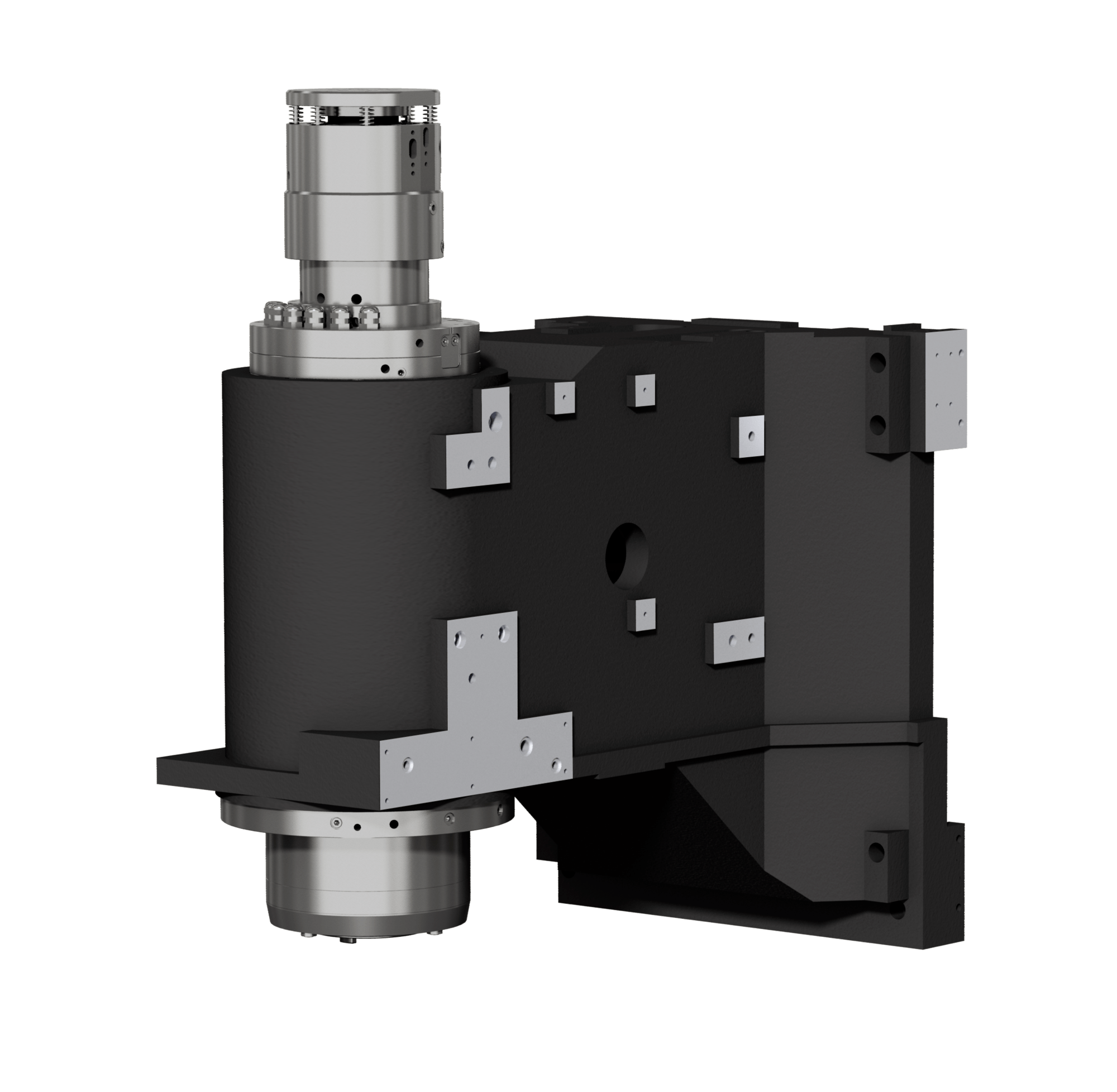

02?高速、高精度内置电主轴
内置电机直驱 ，无其他振动源。星三角切换两档自动变速 ，低速大扭矩 ，高速恒功率。“零”传动 ，惯量幼 ，再匹配具备瞬间大功率输出转定子 ，0到8000 转启动只需0.8s。

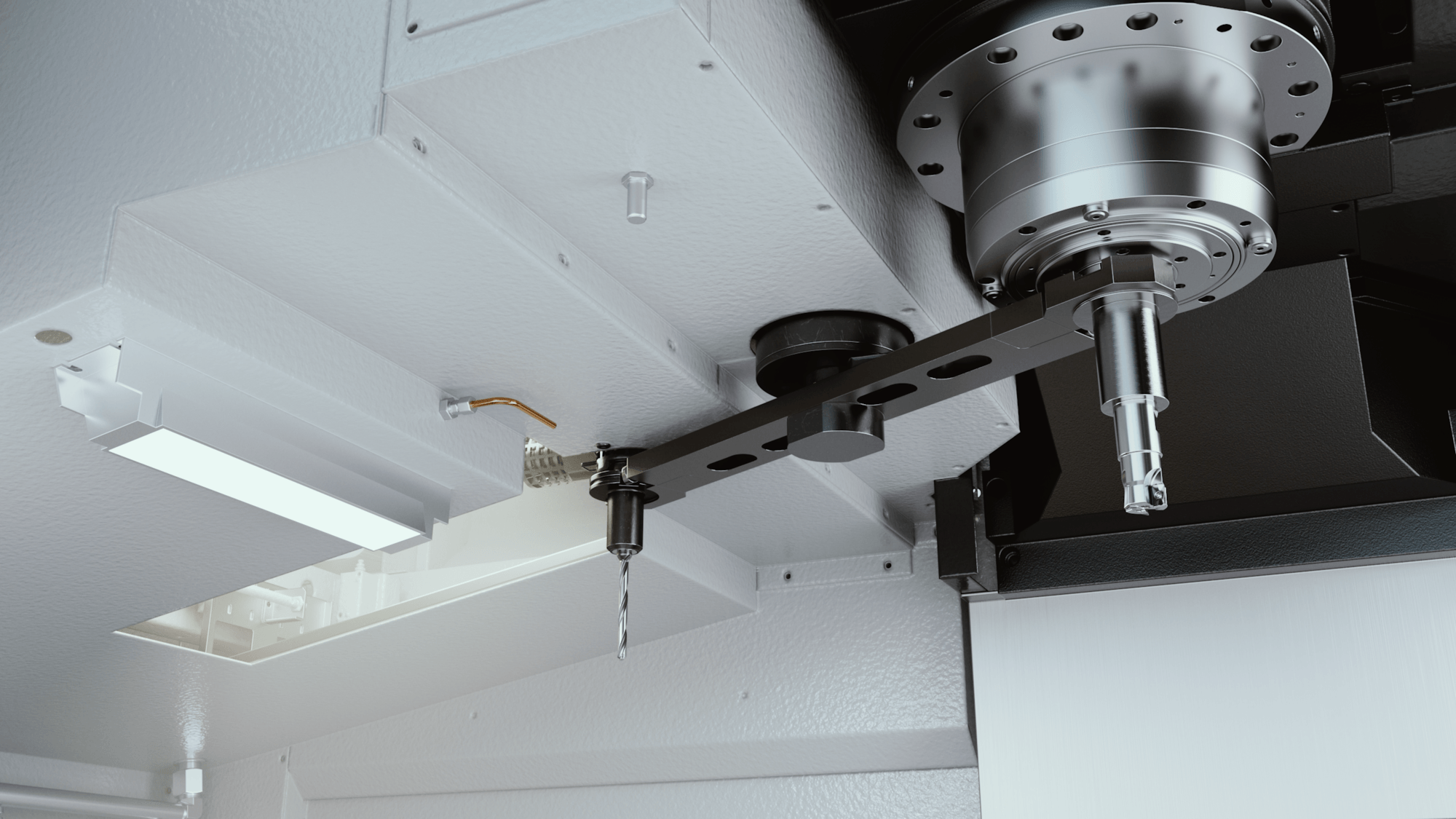

03 伺服刀库不变性提升
新增换刀臂回零开关 ，确；当塾行Ч槲。刀库五段式换刀 ，T-T可达1.3s。大幅减弱对 ATC 的冲击 ，提高凸轮箱寿命。

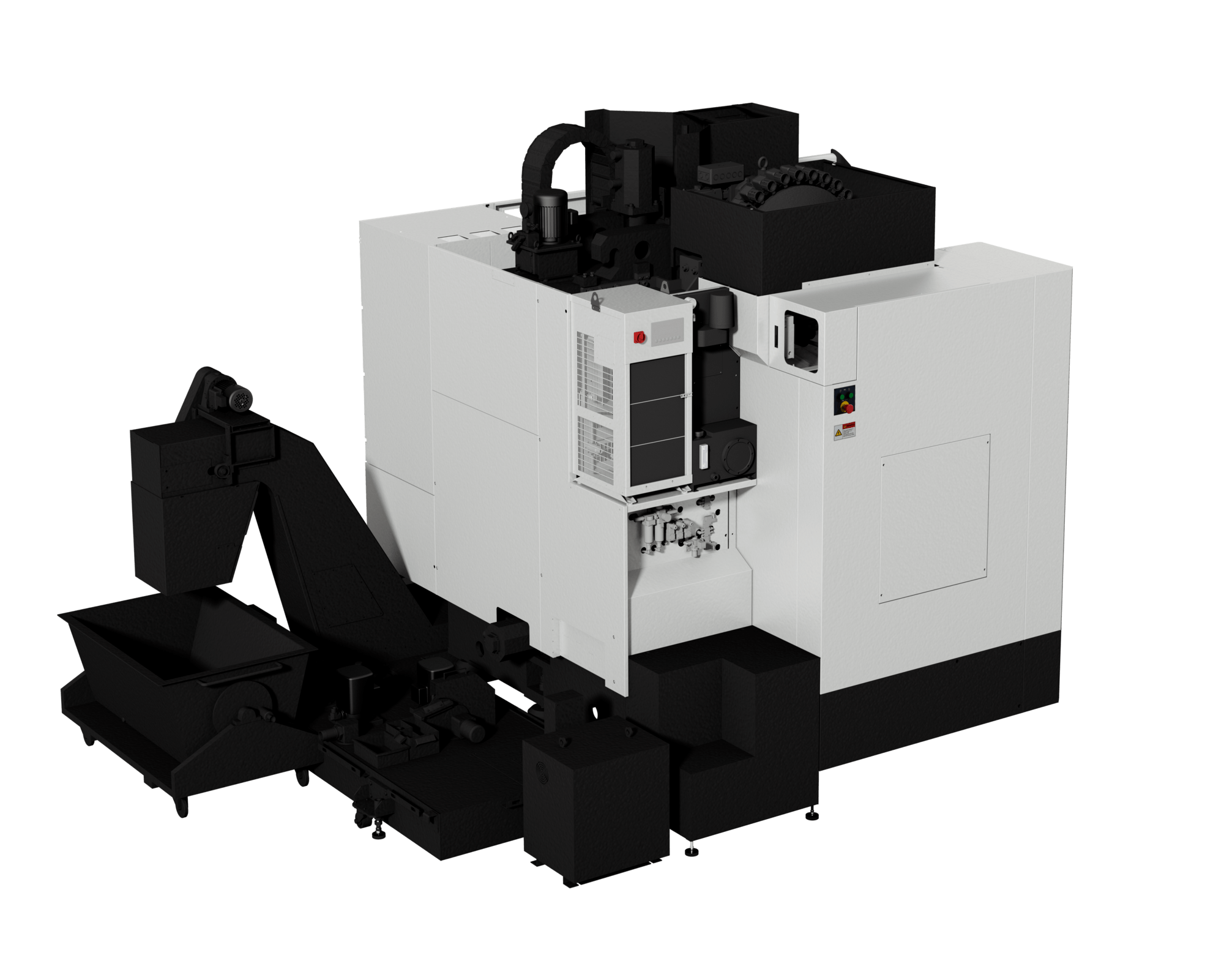

04 全新设计的整机职能布局
各项职能 ？槭⒖降拿嫦虿僮髡 ，共同标配守护脚踏 ，更有利于守护保养。搭配集成式的水箱排屑机 ，占地面积更幼。
重要参数
1、主轴转速(选项)：12000rpm(15000rpm)
2、主轴功率：11/18.5kW
3、主轴扭矩：61.8/86.2N.m
4、刀柄大局(选项)：BT40(HSK-A63)
5、X\Y\Z轴行程：1100\540\520mm
6、X\Y\Z轴快移速度：48m/min
7、工作台尺寸：1300×550mm
8、刀库容量(选项)：24(30T)
